Τυπική επισκόπηση

Καθώς το 1163 είναι έναΑυστραλιανό πρότυποπου καθορίζει τις απαιτήσεις γιαΤμήματα συγκολλημένων διαμορφωμένων δομικών χάλυβα κοίλου χάλυβα, συνήθως χρησιμοποιούνται στην κατασκευή, τη μηχανική και τις βιομηχανικές εφαρμογές. Το πρότυπο καλύπτει διάφορους βαθμούς, συμπεριλαμβανομένωνC250, C250L0, C350, C350L0, C450 και C450L0, που διαφέρουναντοχή απόδοσης, αντοχή σε εφελκυσμό και ιδιότητες σκληρότητας αντίκτυπου. Αυτοί οι σωλήνες κατασκευάζονται μέσωσυγκόλληση με κρύο και ηλεκτρική αντίσταση (ERW), εξασφαλίζοντας υψηλή αντοχή και ανθεκτικότητα για δομικές και μηχανικές χρήσεις. Αυτό το πρότυπο εξασφαλίζει τη συμμόρφωση με τις διαστασιολογικές ανοχές, τις μηχανικές ιδιότητες και τα πρωτόκολλα δοκιμών, καθιστώντας τους σωλήνες 1163 κατάλληλων για ένα ευρύ φάσμα εφαρμογών φορτίου.

Βαθμοί υλικών

Οι βαθμοίC250, C250L0, C350, C350L0, C450 και C450L0υποδηλώνουν διαφορετικές αντοχές απόδοσης και ιδιότητες σκληρότητας αντίκτυπου:

"As / NZS 1163"αριθμός αυτού του προτύπου.
"C"αντιπροσωπεύειΣχηματισμένος με κρύο.
ΟΑριθμός (250, 350, 450)δείχνει τοΕλάχιστη αντοχή απόδοσης (MPa).
"L0"Το επίθημα σημαίνει ότι ο χάλυβας είναιόχι δοκιμασμένη με επιπτώσεις(τυποποιημένος βαθμός), ενώΑπουσία "L0"Υπονοεί ότι μπορεί να απαιτηθούν οι δοκιμές επιπτώσεων για εφαρμογές χαμηλής θερμοκρασίας.

L=Εγγυημένες ιδιότητες αντίκτυπου του υλικού
0=δοκιμή χαμηλής θερμοκρασίας σε 0 βαθμό.

Χημική σύνθεση

Σύμφωνα με το πρότυπο AS1163,μέθοδοι δειγματοληψίαςγια χημική ανάλυση πρέπει να είναι μέσαΣύμφωνα με το ISO 14284. AS/NZS 1050.1 Πρότυποή άλλες διαδικασίες που επιτυγχάνουν το ίδιο ή καλύτερο βαθμό ακρίβειας πρέπει να χρησιμοποιηθούν για ναΠροσδιορίστε τη χημική σύνθεση. Αυτό οφείλεται στο γεγονός ότι είναι σημαντικό να έχουμε αξιόπιστες πληροφορίες σχετικά με τη χημική σύνθεση προκειμένου να ληφθούν αποφάσεις σχετικά με την ασφάλεια και την ποιότητα του προϊόντος.

Βαθμολογία	Χημική σύνθεση (Cast ή ανάλυση προϊόντος)% max.
Βαθμολογία	C	Σι	ΜΝ	P	S	Cr	ΜΟ	AL (σημείωση 3)	Τζάδι	Μικρο -μολυσματικά στοιχεία	CE (σημείωση 4)
C250,C250L0	0.12	0.05	0.5	0.03	0.03	0.15	0.1	0.1	0.04	0,03 (σημείωση 5)	0.25
C350,C350L0	0.2	0.45	1.6	0.03	0.03	0.3	0.1	0.1	0.04	0.15 (σημείωση 6)	0.43
C450,C450L0	0.2	0.45	1.7	0.03	0.03	0.5	0.35	0.1	0.04	0.15 (σημείωση 6)	0.43
Σημειώσεις: 1 επιτρέπεται η χρήση τεχνικών κατασκευής τροποποίησης σουλφιδίου για αυτούς τους βαθμούς. 2 Τα ακόλουθα στοιχεία ενδέχεται να υπάρχουν στα όρια που δηλώνονται: (α) χαλκός 0,25%. (β) Νικέλιο 0,25%. 3 όρια που καθορίζονται είναι για διαλυτό ή ολικό αλουμίνιο. 4 ισοδύναμο άνθρακα (CE) υπολογίζεται από την ακόλουθη εξίσωση: 5 ισχύει μόνο για το Niobium και το βαναδικό. Ωστόσο, το niobium μεγαλύτερο από 0,010% δεν επιτρέπεται. 6 Ισχύει μόνο για το Niobium, το βαναδικό και το τιτάνιο. Ωστόσο, το βαναδικό δεν επιτρέπεται μεγαλύτερη από 0,10%.

Μηχανικές ιδιότητες

Οι δοκιμές εφελκυσμού, οι δοκιμές επιπτώσεων και οι δοκιμές ισοπέδωσης είναι πολύ σημαντικέςΚατά τη μέτρηση των μηχανικών ιδιοτήτων των υλικών AS1163. Αυτές οι δοκιμές συμβάλλουν στον προσδιορισμό της ικανότητας του υλικού να αντισταθεί στις δυνάμεις που μπορούν να προκαλέσουν τη διάσπαση ή την παραμόρφωση του. Η δοκιμή εφελκυσμού μετρά την ικανότητα ενός υλικού να αντέχει στις δυνάμεις έλξης, ενώ η δοκιμή κρούσης μετρά την αντίσταση της στις θρυμματισμένες δυνάμεις. Η δοκιμή ισοπέδωσης, εν τω μεταξύ, αξιολογεί την ικανότητα ενός υλικού να αντιστέκεται στις δυνάμεις σύνθλιψης. Με την αξιολόγηση των αποτελεσμάτων αυτών των δοκιμών, οι μηχανικοί μπορούν να διασφαλίσουν ότι αυτά τα υλικά θα είναι σε θέση να εκτελέσουν όπως προβλέπεται σε διάφορες εφαρμογές.
Προκειμένου να διασφαλιστεί τα ακριβή αποτελέσματα, είναι σημαντικό να ακολουθήσετε τις οδηγίες που ορίζονταιστο 1391. Αυτό το πρότυπο καθορίζει τον ρυθμό τεντώματος που πρέπει να χρησιμοποιείται όταν πλησιάζει την ισχύ της απόδοσης, καθώς και τα όρια για το συμβατικό ποσοστό τεντώματος. Επιπλέον, η δοκιμή επιπτώσεων που καθορίζεται στοΩς 1544.2πρέπει να πραγματοποιηθεί σε κάθε ένα από ταΤρία δοκιμαστικά κομμάτια που παρασκευάστηκαν από κάθε δείγμα. Αυτές οι δοκιμές είναι απαραίτητες για την εξασφάλιση της ασφάλειας και της ποιότητας των υλικών.

Βαθμός	Ελάχιστη αντοχή απόδοσης MPA	Ελάχιστη αντοχή εφελκυσμού MPA	Η ελάχιστη επιμήκυνση ως ποσοστό του μήκους του μετρητή 5.65√s (βλ. Σημείωση)%
			Κυκλικά κοίλα τμήματα d0 / t			Ορθογώνια κοίλα τμήματα b / t, d / t
			Λιγότερο από ή ίσο με 15	>15 λιγότερο από ή ίσο με 30	>30	Λιγότερο από ή ίσο με 15	>15 λιγότερο από ή ίσο με 30	>30
C250,C250L0	250	320	18	20	22	14	16	18
C350,C350L0	350	430	16	18	20	12	14	16
C450,C450L0	450	500	12	14	16	10	12	14
Σημείωση: Αυτά τα όρια ισχύουν για το πρόσωπο από το οποίο λαμβάνεται η δοκιμή εφελκυσμού. Δηλαδή, για το RHS, η χρήση της αναλογίας B / T ή D / T εξαρτάται από το ποια αντιμετωπίζει το δείγμα δοκιμής κόβεται από. Για το SHS, υπάρχει μόνο μία αναλογία (ως b=d).

Charpy V - Απαιτήσεις δοκιμής επιπτώσεων Notch
Βαθμός	Βαθμός δοκιμής θερμοκρασίας	Ελάχιστη απορροφημένη ενέργεια, j
		Μέγεθος τεστ δοκιμής
		10 mm x10 mm		10 mm x 7,5 mm		10mmx5mm
		Μέσος όρος 3 δοκιμών	Ατομική δοκιμή	Μέσος όρος 3 δοκιμών	Ατομική δοκιμή	Μέσος όρος 3 δοκιμών	Ατομική δοκιμή
C250L0, C350L0, C450L0	0	27	20	22	16	18	13

ΟΔοκιμή επιπτώσεων Charpy V-NotchπραγματοποιείταιΩς 1163 σωλήνες χάλυβαγια να αξιολογήσουν τουςσκληρότητα και αντίσταση στο εύθραυστο κάταγμα, ιδιαίτερα σεπεριβάλλοντα χαμηλής θερμοκρασίας ή υψηλής πίεσης.

Βασικοί λόγοι για τη δοκιμή:

Υλική ασφάλεια- Εξασφαλίζει ότι ο χάλυβα μπορεί να απορροφήσει ενέργεια χωρίς ξαφνική αποτυχία (σημαντική σε σεισμικές ζώνες ή κρύα κλίματα).

Δομική ακεραιότητα- Επαληθεύει την ολκιμότητα κάτω από φορτία κρούσης (π.χ., γέφυρες, εξοπλισμός εξόρυξης, υπεράκτιες δομές).

Συμμόρφωση με βαθμολογία-Σωλήνες υψηλότερης ποιότητας (π.χ.C350L0 έναντι C350) ενδέχεται να απαιτεί δοκιμές επιπτώσεων εάν χρησιμοποιείται σε συνθήκες υπο-μηδενικού.

Συγκόλληση και κατασκευή- Επιβεβαιώνει τις ζώνες συγκόλλησης και το βασικό μέταλλο διατηρούν σκληρότητα μετά τη διαμόρφωση.

Πότε απαιτείται δοκιμή;

Μη "L0" βαθμοί(π.χ. C350, C450) μπορεί να χρειαστεί δοκιμή εάν καθορίζεται γιαυπηρεσία χαμηλής θερμοκρασίας(π.χ., παρακάτω0 βαθμός).

Βαθμοί "L0"(π.χ., C350L0) είναιόχι δοκιμασμένη με επιπτώσειςκαι πρέπει να χρησιμοποιείται μόνο στομέτρια περιβάλλοντα.

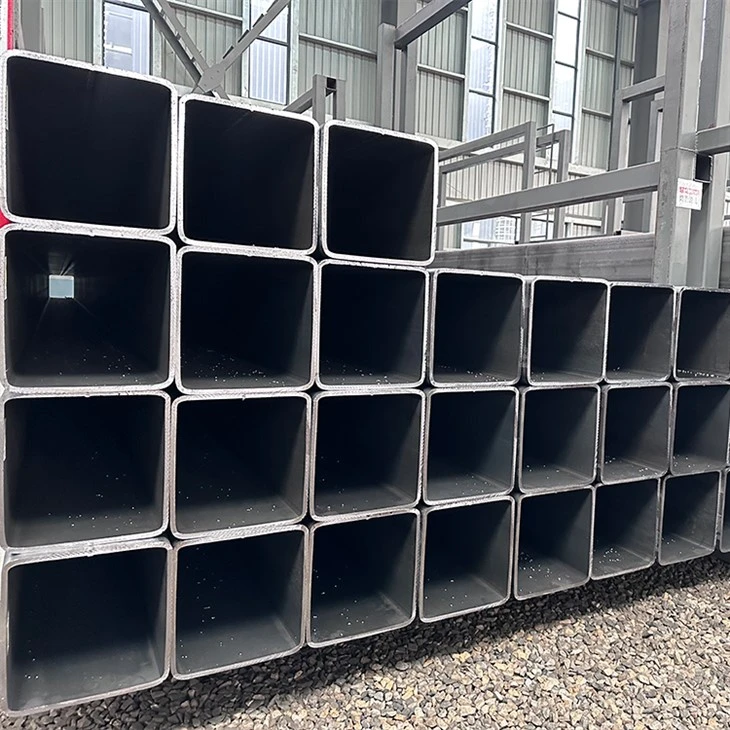

cold formed rectangular hollow section

Διαστάσεις και ανοχές

ΟΔιαστάσεις και ανοχέςτμήμα τουΩς 1163Εξασφαλίζει ότι οι σωλήνες από συγκολλημένο χαλύβδινο από κρύο (CHS, RHS, SHS) πληρούν ακριβείς γεωμετρικές απαιτήσεις για δομική αξιοπιστία και συμβατότητα στις εφαρμογές κατασκευής και μηχανικής. Παρακάτω είναι μια λεπτομερής κατανομή των βασικών προδιαγραφών:

Σχήμα και μάζα

Χαρακτηριστικός	Εγκύκλιος κοίλα τμήματα	Τετραγωνικά και ορθογώνια κοίλα τμήματα
Εξωτερικές διαστάσεις (do, d και b)	± 1%, με ελάχιστο ± 0,5 mm και μέγιστο ± 10 mm	± 1%, με ελάχιστο ± 0,5 mm
Πάχος (t)	For do ≤406.4 mm :±10% For do >406,4 mm: ± 10% με μέγιστο ± 2 mm	±10%
OUT - OF - Roundness (O)	± 2% για κοίλα τμήματα που έχουν αναλογία διαμέτρου προς πάχος που δεν υπερβαίνει τα 100 (βλ. Σημείωση 1)	–
Κομψύτητα / κυρτή (βλ. Σημείωση 2)	–	Max .0,8% ή 0,5 mm, όποιο από τα δύο είναι μεγαλύτερο
Τετραγωνική πλευρά	–	90 μοίρες ± 1 βαθμός
Εξωτερικό προφίλ γωνίας	–	Δείτε τον πίνακα 5
Στρίψιμο (v)	–	2 mm +0.5 mm / m μήκος
Ευθεία (βλ. Σημείωση 3)	0,20% του συνολικού μήκους	0,15% του συνολικού μήκους
Σημειώσεις: 1 Όταν η αναλογία διαμέτρου προς πάχος υπερβαίνει τα 100, η ανοχή στην έξοδο - της στρογγυλότητας αποτελεί αντικείμενο συμφωνίας μεταξύ του κατασκευαστή και του αγοραστή. 2 Η ανοχή στην κυρτή και την κοιλότητα είναι ανεξάρτητη από την ανοχή στις εξωτερικές διαστάσεις. 3 Η ανοχή ευθείας ισχύει για την ευθεία σε οποιοδήποτε επίπεδο.

Μήκος

Τύπος μήκους	Εμβέλεια mm	Ανοχή
Τυχαίο μήκος	4000 έως 16000 με εύρος 2000 ανά αντικείμενο παραγγελίας	Το 10% των παρεχόμενων τμημάτων μπορεί να είναι κάτω από το ελάχιστο για το διατεταγμένο εύρος αλλά όχι λιγότερο από το 75% του ελάχιστου
Μύλος (ή «απροσδιόριστο») μήκος	Ολοι	+100 mm -0
Μήκος ακριβείας	<6000	+5 mm -0
	Μεγαλύτερο ή ίσο με 6000 μικρότερο ή ίσο με 10000	+15 mm -0
	>10000	+5 mm +1 mm / m -0
Σημείωση: Η έρευνα και η εντολή πρέπει να υποδεικνύουν τον τύπο μήκους και το εύρος μήκους ή μήκους, ανάλογα με την περίπτωση. Εναλλακτικά, οι ανοχές μήκους καθορίζονται κατά τη στιγμή της παραγγελίας.

Όπως εξασφαλίζει οι διαστασιολογικές ανοχές του 1163εναλλαξιμότητα, δομική ακεραιότητα και ευκολία κατασκευής. Οι μηχανικοί πρέπει να επαληθεύουν τις ανοχές όταν καθορίζουν σωλήνες για κρίσιμες εφαρμογές (π.χ. εξόρυξη, γέφυρες).

AS1163 STEEL PIPE

Βασικά πλεονεκτήματα και εφαρμογές

Φόντα:

Αναλογία υψηλής αντοχής προς βάρος: Η κατασκευή με ψυχρό σχηματισμό παρέχει εξαιρετική δομική αντοχή (αντοχές απόδοσης:250-450 MPa) Ενώ παραμένει ελαφρύ.
Διαστάσεις ακρίβεια: Αυστηρές ανοχές γιαδιάμετρος, πάχος τοίχου και ευθείαΕξασφαλίστε την εύκολη κατασκευή και τη συμβατότητα σε συγκροτήματα.
Αντίσταση ανθεκτικότητας και διάβρωσης: Διατίθεται στογαλβανισμένα ή βαμμένα τελειώματαΓια σκληρά περιβάλλοντα (π.χ. εξόρυξη, παράκτιες περιοχές).
Οικονομικά αποδοτική κατασκευή: Η συγκόλληση ηλεκτρικής αντίστασης (ERW) επιτρέπει την αποτελεσματική παραγωγή, μειώνοντας το κόστος σε σύγκριση με τις απρόσκοπτες εναλλακτικές λύσεις.
Ευστροφία: Κατάλληλο γιαστατικά και δυναμικά φορτία, με επιλογές για βαθμούς δοκιμασθέντων επιπτώσεων (π.χ. C350, C450) σε εφαρμογές χαμηλής θερμοκρασίας.

Κοινές εφαρμογές:

Κατασκευή:Κτίρια κτιρίων, δοκοί οροφής, στήλες, χειρολισθήρες.
Υποδομή:Οι γέφυρες, οι πινακίδες, οι πόλοι φωτισμού, υποστηρίζει ο αγωγός.
Εξόρυξη καιΒιομηχανικός:Μεταφορικά συστήματα, φρουρά μηχανημάτων, υδραυλική σωλήνωση.
Μεταφορά:Εξαρτήματα πλαισίου, πλαίσια ρυμουλκούμενων.
Υπηρεσίες:Διανομή νερού/αερίου, ηλεκτρικοί αγωγοί.

Περίληψη

Δεδομένου ότι οι κοίλες χάλυβα Hollow 1163 παρέχουν μια ολοκληρωμένη λύση για διαρθρωτικές εφαρμογές σε πολλαπλές βιομηχανίες. Το πρότυπο προσφέρει μια σειρά βαθμών (C250-C450) για να ταιριάζει σε διαφορετικές απαιτήσεις αντοχής, με ακριβείς διαστασιολογικές ανοχές που εξασφαλίζουν συμβατότητα σε κατασκευαστικά έργα. Η διαδικασία κατασκευής ERW που διαμορφώνεται με κρύο παρέχει οικονομικά αποδοτική παραγωγή διατηρώντας παράλληλα τα πρότυπα υψηλής ποιότητας. Η συμπερίληψη τόσο των τυποποιημένων (L0) όσο και των επιπτώσεων που ελέγξουν οι βαθμοί καθιστά αυτούς τους σωλήνες ευέλικτες για διάφορες περιβαλλοντικές συνθήκες. Με αυστηρούς ελέγχους ποιότητας και πρωτόκολλα δοκιμών, καθώς τα κοίλα τμήματα 1163 αναγνωρίζονται ευρέως στην Αυστραλία και διεθνώς για την αξιοπιστία τους σε διαρθρωτικές εφαρμογές, προσφέροντας στους μηχανικούς μια αξιόπιστη επιλογή για εξαρτήματα φορτίου σε κτίρια, υποδομές και βιομηχανικές ρυθμίσεις.
