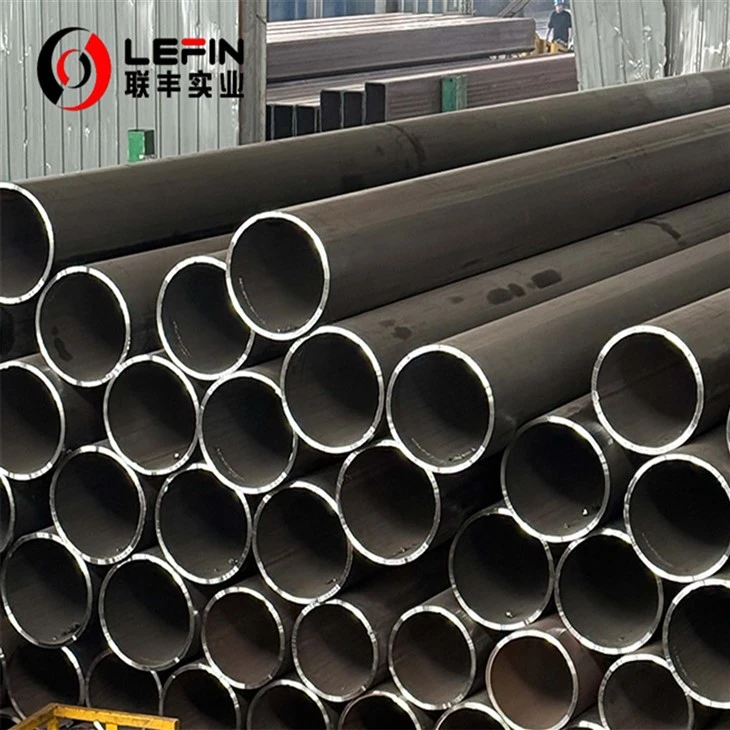

JIS G3444 STK490είναι μια προδιαγραφή για το ιαπωνικό βιομηχανικό πρότυπο (JIS)Οι σωλήνες από ανθρακούχο χάλυβα που χρησιμοποιούνται για γενικούς δομικούς σκοπούς. Παρακάτω είναι μια λεπτομερής περιγραφή αυτού του υλικού:
Τυπική επισκόπηση
Τυπικός αριθμός: JIS G3444
Βαθμός: STK490
Τίτλος: Σωλήνες από ανθρακούχο χάλυβα για γενική δομή
Εκταση: Αυτό το πρότυπο καθορίζει τις απαιτήσεις γιααπρόσκοπτες και συγκολλημένες χαλύβδινες σωλήνεςΧρησιμοποιείται στην κατασκευή, τα μηχανήματα και άλλες δομικές εφαρμογές όπου απαιτούνται αντοχή και συγκολλήσεις.
Χημική σύνθεση
Άνθρακας (γ): Μέγιστο 0,18%. Ο άνθρακας είναι το πρωταρχικό στοιχείο ενίσχυσης στον χάλυβα, αλλά πάρα πολλά μπορούν να μειώσουν την ανθεκτικότητα και τη συγκόλλησή του.
Πυρίτιο (SI): Μέγιστο 0,55%. Το πυρίτιο μπορεί να βελτιώσει τη δύναμη και τη σκληρότητα του χάλυβα, και έχει επίσης κάποια αποτελέσματα αποξείδωσης.
Μαγγάνιο (MN): Μέγιστο 1,65%. Το μαγγάνιο ενισχύει την ανθεκτικότητα και τη φθορά του χάλυβα.
Φωσφόρος (Ρ): Μέγιστο 0,035%. Ο φωσφόρος διατηρείται σε χαμηλό επίπεδο για να αποφευχθεί η ευγένεια.
Θείο (ες): Μέγιστο 0,035%. Όπως και ο φωσφόρος, το θείο ελέγχεται επίσης για να αποτρέψει την ευκαμψία.
Μηχανικές ιδιότητες
Αντοχή σε εφελκυσμό: Ελάχιστο 490 n/mm². Αυτό υποδεικνύει τη μέγιστη τάση που μπορεί να αντέξει το υλικό ενώ είναι τεντωμένο ή τραβηγμένο πριν σπάσει.
Απόδοση: Ελάχιστο 315 n/mm². Η αντοχή απόδοσης είναι το άγχος στην οποία ένα υλικό αρχίζει να παραμορφώνεται πλαστικά.
Επιμήκυνση: Ελάχιστο 23% για σωλήνες με εξωτερική διάμετρο άνω των 40 mm. Η επιμήκυνση μετρά την ολκιμότητα του χάλυβα, η οποία είναι η ικανότητά του να τεντώνεται χωρίς να σπάσει.
Ισοπεδία: Η απόσταση μεταξύ των επίπεδων πλακών πρέπει να είναι 7/8d (D αντιπροσωπεύει την εξωτερική διάμετρο του σωλήνα).
Λυγαρότης: Η γωνία κάμψης είναι 90 βαθμοί με εσωτερική ακτίνα 6δ.
Μεθόδους κατασκευής
Χωρίς ραφή: Κατασκευάζεται με ζεστό κύλινδρο ή κρύο σχέδιο χωρίς ραφή.
Η ηλεκτρική αντίσταση συγκολλημένη (ERW): Οι σωλήνες κατασκευάζονται με συγκόλληση των άκρων μιας χαλύβδινης λωρίδας μαζί.
Συγκόλληση: Τα άκρα των δύο χαλύβδινων σωλήνων συγκολλούνται μαζί.
Αυτόματο τόξο συγκολλημένο: Η διαδικασία συγκόλλησης είναι αυτοματοποιημένη χρησιμοποιώντας ένα τόξο.
-
Επιφανειακή επεξεργασία
Επένδυση: Οι σωλήνες μπορούν να επικαλυφθούν για να προστατεύσουν από τη διάβρωση.
Ζωγραφική: Η ζωγραφική μπορεί να εφαρμοστεί για αισθητικούς σκοπούς και πρόσθετη αντίσταση στη διάβρωση.
Γαλβανίδων: Μια γαλβανισμένη επικάλυψη μπορεί να εφαρμοστεί για την ενίσχυση της αντοχής στη διάβρωση.
Διαστάσεις και ανοχές
-
Διαστάσεις
Εξωτερική διάμετρο: Κυμαίνεται από 21,7 mm έως 1016,0 mm (λεπτομερής περιγραφή για να δείτε το JIS G3444-2021 Πίνακας έξι)
Πάχος τοίχου: Κυμαίνεται από 2,0 mm έως 22 mm (λεπτομερής περιγραφή για να δείτε το JIS G3444-2021 Πίνακας έξι)
Μήκος: Συνήθως 3 έως 18 μέτρα
-
Ανοχές
Ανοχή εξωτερικής διαμέτρουa)
| Ταξινόμηση | Εξωτερική διάμετροb) | Ανοχές | Εφαρμόσιμη διαίρεση |
|---|---|---|---|
| Εξωτερική διάμετροc) | |||
| Κατηγορία 1 | Κάτω από 50 χιλιοστά | ± 0,5mm | Εφαρμόζεται όταν δεν υπάρχει προδιαγραφή. Που ισχύει για σωλήνες χαλύβδινου σωλήνα χωρίς καυτά τελειώματα. |
| 50mm ή άνω | ± 1% | ||
| Κατηγορία 2 | Κάτω από 50 χιλιοστά | ± 0,25mm | Εφαρμόζεται όταν υπάρχει προδιαγραφή. Δεν ισχύει για σωλήνες από χαλύβδινα σωλήνες χωρίς καυτά λείανση. |
| 50mm ή άνω | ± 0.5% | ||
| Σημειώσεις | a)Για τα τοπικά μέρη, όπως τα επισκευασμένα μέρη, εάν το πάχος του τοιχώματος μπορεί να επιβεβαιωθεί ότι βρίσκεται εντός της ανοχής στον παρακάτω πίνακα, δεν χρειάζεται να εφαρμοστεί η ανοχή εξωτερικής διαμέτρου αυτού του πίνακα. | ||
| b)Η μέθοδος μέτρησης της εξωτερικής διαμέτρου των σωλήνων που υπερβαίνουν τα 350mm σε εξωτερική διάμετρο μπορεί να προσδιοριστεί από το περιφερειακό μήκος. Η αμοιβαία μετατροπή της εξωτερικής διαμέτρου D και του περιφερειακού μήκους L πρέπει να είναι με τον ακόλουθο τύπο: D=l / π όπου d: εξωτερική διάμετρο (mm) L: περιφερειακό μήκος (mm) π: 3.1416 | |||
| c)Οι ανοχές στην εξωτερική διάμετρος των άκρων της συγκολλημένης αντοχής ηλεκτρικής αντίστασης και των αυτόματων σωλήνων συγκολλημένου τόξου που υπερβαίνουν τα 350mm σε εξωτερική διάμετρο πρέπει να είναι ± 0,5%. | |||
Ανοχή στο πάχος τοίχουa)
| Ταξινόμηση | Για απρόσκοπτο χαλύβδινο σωλήνα | Για άλλους από το χαλύβδινο σωλήνα | Εφαρμόσιμη διαίρεση | ||
|---|---|---|---|---|---|
| Πάχος τοίχου | Ανοχή του πάχους τοίχου | Πάχος τοίχου | Ανοχή του πάχους τοίχου | ||
| Κατηγορία 1 | Κάτω από 4 χιλιοστά | +0.6 mm, -0.5mm | Κάτω από 4 χιλιοστά | +0.6 mm, -0.5mm | Εφαρμόζεται όταν δεν υπάρχει προδιαγραφή. Που ισχύει για σωλήνες χαλύβδινου σωλήνα χωρίς καυτά τελειώματα. |
| 4 χιλιοστά ή άνω | +15%, -12.5% | 4mm ή πάνω και εξαιρέστε . 12 mm | +15%, -12.5% | ||
| 12 χιλιοστά ή άνω | +15%, -1.5mm | ||||
| Κατηγορία 2 | Κάτω των 3 χιλιοστών | ± 0,3mm | Κάτω των 3 χιλιοστών | ± 0,3mm | Εφαρμόζεται όταν υπάρχει προδιαγραφή. Δεν ισχύει για σωλήνες από χαλύβδινα σωλήνες χωρίς καυτά λείανση. |
| 3mm ή άνω | ±10% | 3mm ή πάνω και εξαιρέστε . 12 mm | ±10% | ||
| 12 χιλιοστά ή άνω | +10%,-1,2mm | ||||
| Σημειώσεις | a)Οι ανοχές στο πάχος του τοιχώματος των σωλήνων που υπερβαίνουν τα 1016,0 mm σε εξωτερική διάμετρο μπορεί να συμφωνηθούν μεταξύ του κατασκευαστή και του αγοραστή. | ||||
Δοκιμές και επιθεώρηση
- Δοκιμή εφελκυσμού, δοκιμή κάμψης, δοκιμή ισοπέδωσης, υδροστατική δοκιμή.
- Μη καταστροφικές δοκιμές (NDT)για ακεραιότητα συγκόλλησης (εάν ERW).
Αιτήσεις
Δομικοί σκοποί: Ιδανικό για χρήση στην κατασκευή, γέφυρες και άλλες δομικές εφαρμογές όπου απαιτούνται αντοχή και ανθεκτικότητα.
Πολιτικός μηχανικός: Κατάλληλο για εφαρμογές όπως ικριώματα, υποστηρίξεις και σωρούς.
Αρχιτεκτονική: Χρησιμοποιείται σε αρχιτεκτονικά στοιχεία που απαιτούν υψηλή αντοχή και αισθητική έκκληση.
Γενική μηχανική: Εφαρμόζεται σε διάφορα μηχανικά έργα όπου προτιμάται ο ανθρακούχος χάλυβα για την σχέση κόστους και τη δύναμη.
Σύναψη
Το JIS G3444 STK490 είναι ένας ευέλικτος και υψηλής ποιότητας σωλήνα άνθρακα χάλυβα που πληροί τις αυστηρές απαιτήσεις των ιαπωνικών βιομηχανικών προτύπων. Η ισορροπημένη χημική σύνθεση και οι ανώτερες μηχανικές ιδιότητες καθιστούν κατάλληλο για ένα ευρύ φάσμα εφαρμογών στην κατασκευή, τη μηχανική και την αρχιτεκτονική.
