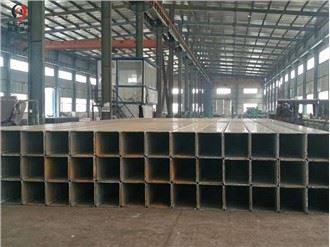

JIS G3466 SS400 STKR400 STKR490 HOLLOW SECTION

ΣΧΗΜΑ: ΤΕΤΡΑΓΩΝΙΚΗ ΚΟΙΛΗ ΕΝΟΤΗΤΑ ΟΡΘΟΓΩΝΙΑ ΚΟΙΛΗ ΕΝΟΤΗΤΑ ΚΥΚΛΙΚΗ ΚΟΙΛΗ ΕΝΟΤΗΤΑ

ΤΥΠΟΣ: ΑΜΕΛΗΤΟ ΚΑΙ ΣΥΓΚΟΛΛΗΤΟ

Μέθοδος παραγωγής:

Διαμόρφωση συγκολλημένων χαλύβδινων σωλήνων χωρίς ραφή χαλύβδινων σωλήνων σε τετράγωνο Σχηματισμός χαλύβδινου φύλλου σε πηνίο σε τετράγωνο τμήμα ή σε ένα ζεύγος διατομής καναλιού που ακολουθείται από μια συνεχή ηλεκτροσυγκόλληση με αντίσταση ή διαδικασία αυτόματης συγκόλλησης τόξου.

ΧΗΜΙΚΗ ΣΥΝΘΕΣΗ τοις εκατό μέγ
Ποιότητα χάλυβα	C	Σι	Mn	P	S
STKR 400	0.25	-	-	0.04	0.04
STKR 490	0.18	0.55	1.5	0.04	0.04

ΜΗΧΑΝΙΚΕΣ ΙΔΙΟΤΗΤΕΣ ελάχ
Βαθμός χάλυβα	Αντοχή εφελκυσμού Mpa	Σημείο απόδοσης ή στρες απόδειξης Mpa	Ποσοστό επιμήκυνσης

STKR 400	400	245	23
STKR 490	490	325	23

Ανοχή διαστάσεων
Καθορισμένο είδος και διάσταση		Ανοχή διαστάσεων
μήκος της πλευράς	100 mm ή κάτω	±1,5 mm
	πάνω από 100 χλστ	±1,5 τοις εκατό
Ανομοιομορφία των επίπεδων τμημάτων	μήκος πλευράς 100 mm ή κάτω	0.5 χιλιοστά μέγ
	μήκος πλευράς πάνω από 100mm	εντός 0.5 τοις εκατό του μήκους της πλευράς
Γωνία που δημιουργείται από γειτονικά επίπεδα επίπεδα πλάκας		±1,5 μοίρες
Διάσταση στη γωνία: s		3t μέγ
Μήκος		συν δεν προσδιορίζεται 0
Μη ευθύτητα		Εντός 0,3 τοις εκατό
Πάχος τοιχώματος :t	Τετράγωνος χαλύβδινος σωλήνας κατασκευή με συγκόλληση	κάτω από 3 mm ±0.3 mm 3 mm ή πάνω από ±10 τοις εκατό
	Τετράγωνος χαλύβδινος σωλήνας χωρίς ραφή	κάτω από 4mm ±0.6mm 4mm ή πάνω από ±15 τοις εκατό
