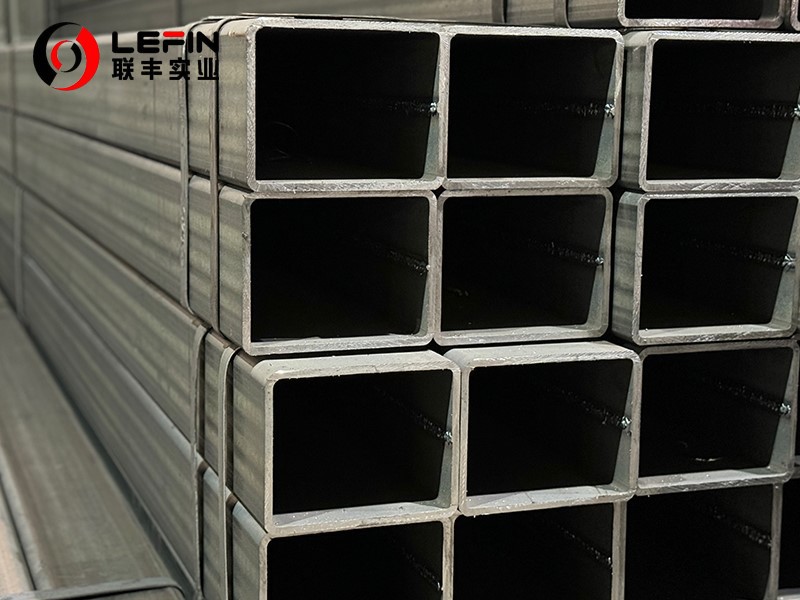

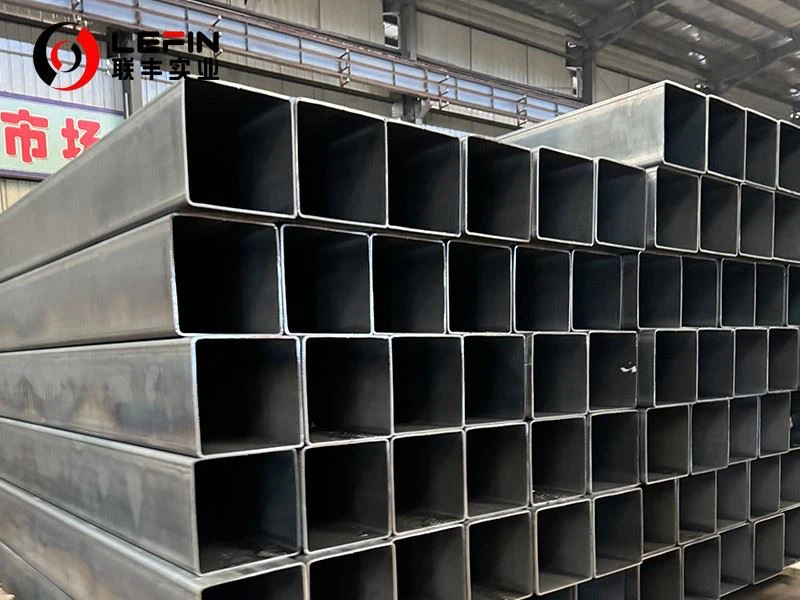

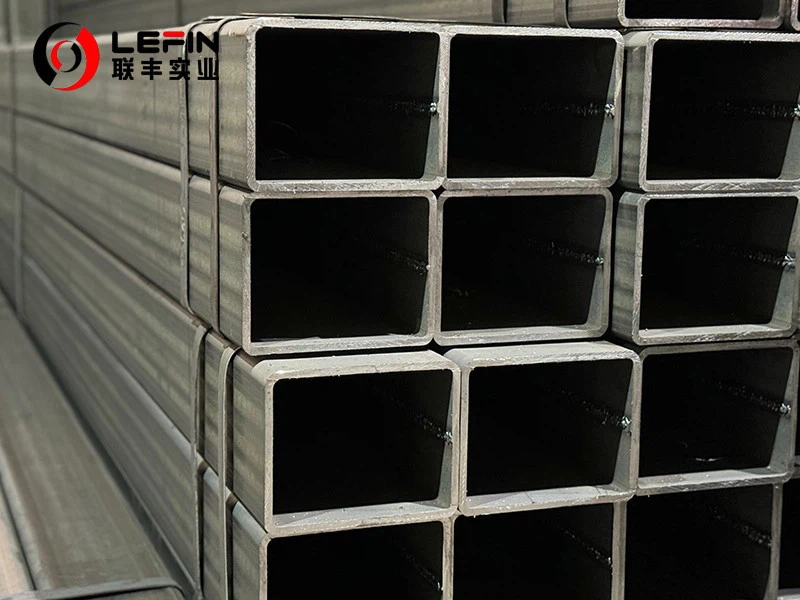

Τμήμα αιχμηρής γωνίας κοίλου

Πρότυπο:BS EN 10210 (Ευρώπη) BS EN 10219 (Ευρώπη)
ASTM A500 (Αμερικανός)
GB/T 3094-2000 (Κίνα) GB/T 6728-2002 (Κίνα)
JIS G3466 (Ιαπωνία)
Ως 1163 (Αυστραλία)

Γωνιακός τύπος:Γωνιά ακτίνα, γωνιά γωνίας, δεξιά γωνία γωνίας

Εφαρμογή:Βαριά δομή χάλυβα, μηχανική αεροδιαστημικής, σιδηροτροχιά υψηλής ταχύτητας, ναυπηγική βιομηχανία, για μηχανήματα, για αυτοκίνητα και τρένα υψηλής ταχύτητας, για χημική βιομηχανία και λέβητα, για γέφυρα.

Εξωτερική διάμετρος: (SHS)20*20-1200*1200mmΠάχος τοίχου: 1,3mm -50 mm

Εκτός Διάμετρος: (RHS)20*30-1200*1500mm            Πάχος τοίχου: 1 2-50 mm

Μήκος:4m, 6m, 12m ή όπως απαιτείται

Μάρκα: Lefin Steel

Ένα κοίλο κοίλο τμήμα είναι ένα κοίλο δομικό προφίλ με μια σωστή γωνία, συνήθως με τη μορφή ενός τετραγώνου (SHS), του ορθογωνίου (RHS) ή άλλου πολυγώνου (όπως ένα εξάγωνο), με απότομη δεξιά γωνία (χωρίς στρογγυλεμένη μετάβαση) στη γωνία.

Βασικά χαρακτηριστικά:

• Δεξιά γωνία: Οι γωνίες δεν είναι ομαλές και είναι 90 βαθμοί ή συγκεκριμένη γωνία.
Κοίλα δομή: Κοίτα μέσα, τόσο ελαφριά όσο και υψηλή αντοχή.
• Ομοιόμορφο πάχος τοιχώματος: Το συνεκτικό πάχος τοιχώματος είναι συνήθως εγγυημένη με διαδικασίες κρύου κάμψης ή συγκόλλησης.

(1) Κύριες μεθόδους παραγωγής

Κρύο σχηματισμό:

• Το μεταλλικό φύλλο (όπως ο ανθρακούχος, ο ανοξείδωτος χάλυβας, το κράμα αλουμινίου) λυγίζεται άμεσα σε ένα σωστό σχήμα μέσω καλούπι πολλαπλών πελατών.
• Πλεονεκτήματα: χαμηλό κόστος, υψηλή απόδοση, κατάλληλη για μαζική παραγωγή.
• Μειονεκτήματα: Η γωνία είναι επιρρεπής σε υπολειμματική πίεση λόγω της ψυχρής εργασίας.

Συγκολλημένη διαδικασία:

• Το φύλλο μετάλλου κόβεται και συγκολλείται σε ένα κλειστό τμήμα (όπως ένα τετράγωνο ή ορθογώνιο) και οι γωνίες συγκολλούνται για να σχηματίσουν μια ορθή γωνία.
• Πλεονεκτήματα: Το σύνθετο τμήμα μπορεί να προσαρμοστεί, ευέλικτη επιλογή υλικού.
Μειονεκτήματα: Οι συγκολλήσεις μπορούν να γίνουν δομικές αδυναμίες και να απαιτούν μη καταστρεπτικές δοκιμές (NDT).

(2) Βασικές παραμέτρους διαδικασίας

• Επιλογή υλικού: Χάλυβα ανθρακούχου (π.χ. S355), ανοξείδωτος χάλυβα (304/316), κράμα αλουμινίου (6063- T5).
• Εύρος πάχους τοίχου: συνήθως 1,5mm έως 20mm, ανάλογα με το σενάριο εφαρμογής.
• Επιφανειακή επεξεργασία: γαλβανισμός ζεστού εμβάπτισης, πλαστικό ψεκασμό, ανοδίωση (κράμα αλουμινίου) για τη βελτίωση της αντοχής στη διάβρωση.

Δομή κτιρίου και χάλυβα:

• Δομή πλαισίου: Χρησιμοποιείται για φυτικές, στήλες αποθήκης, δοκούς, ορθή γωνία για αρθρωτή συναρμολόγηση.
• ΣΥΣΤΗΜΑΤΑ: Οι αρθρώσεις δεξιάς γωνίας είναι ευκολότεροι να επιτευχθούν άκαμπτες συνδέσεις (όπως συγκολλημένες ή βιδωτές συνδέσεις).
• Υποστήριξη τοίχων κουρτίνας: ελαφρύ και απλό στην εμφάνιση, κατάλληλη για τη σύγχρονη αρχιτεκτονική.

Μηχανήματα και Εξοπλισμός:

• Μηχανικό πλαίσιο: Δομή υποστήριξης για μηχανήματα, εξοπλισμό αυτοματισμού, σχεδιασμό ορθής γωνίας για τη διευκόλυνση της εγκατάστασης αισθητήρων ή ράγων.
• Σύστημα μεταφοράς: Υποστήριξη μεταφορέα, υποστήριξη τυμπάνου, χρειάζονται υψηλή ακαμψία και ακριβή ευθυγράμμιση.

Μεταφορά:

• Σπασί οχημάτων: Φορτηγό, σκελετός πλαισίου ρυμουλκούμενου, ελαφρύ σχέδιο για τη μείωση της κατανάλωσης ενέργειας.
• Διαμετακόμιση σιδηροδρόμων: Αυτοκίνητα μετρό, εσωτερικά δομικά μέρη της σιδηροτροχιάς υψηλής ταχύτητας.

Αρχική και Διακόσμηση:

• Σχεδιασμός επίπλων: ράφια, επιτραπέζια πόδια, κλπ., Το σχήμα δεξιάς γωνίας ταιριάζει στο σύγχρονο μινιμαλιστικό στυλ.
• Διακοσμητικά εξαρτήματα: Χειρουργικά σκαλοπάτια, ράφια οθόνης, η επιφάνεια μπορεί να γυαλιστεί ή να ψεκαστεί με εξατομικευμένα χρώματα.

Φόντα:

1. Σχεδιασμός δεξιάς γωνίας: Εύκολη ευθυγράμμιση και συναρμολόγηση.
2. Ελαφρύ: κοίλη δομή για τη μείωση του βάρους.
3. Υψηλή ακαμψία: Κατάλληλο για κάμψη ρουλεμάν και στρεπτικά φορτία.
4 χαμηλού κόστους: Η διαδικασία κρύου κάμψης είναι οικονομική και αποτελεσματική.

Μειονεκτήματα:

1. Συγκέντρωση τάσης: Η ορθή γωνία είναι εύκολη στην παραγωγή συγκέντρωσης στρες, χρειάζονται πρόσθετη ενίσχυση.

2. Κακή αντίσταση κόπωσης: Οι ορθές γωνίες μπορεί να μειώσουν τη διάρκεια ζωής κάτω από δυναμικά φορτία.

3. Περιορισμοί εμφάνισης: Οι άκρες μπορεί να μην ισχύουν για σκηνές που απαιτούν στρογγυλεμένη εμφάνιση.

4. Πρόκληση αντι-διάσημο: Η γωνία είναι εύκολη στη συσσώρευση τέφρας ή νερού, που απαιτεί αυστηρή επιφανειακή επεξεργασία.
